MessagePosté le: Ven 9 Oct 2015, 10:01    Sujet du message: vilebrequin de soufflerie Répondre en citant

Bonjour tout le monde ,

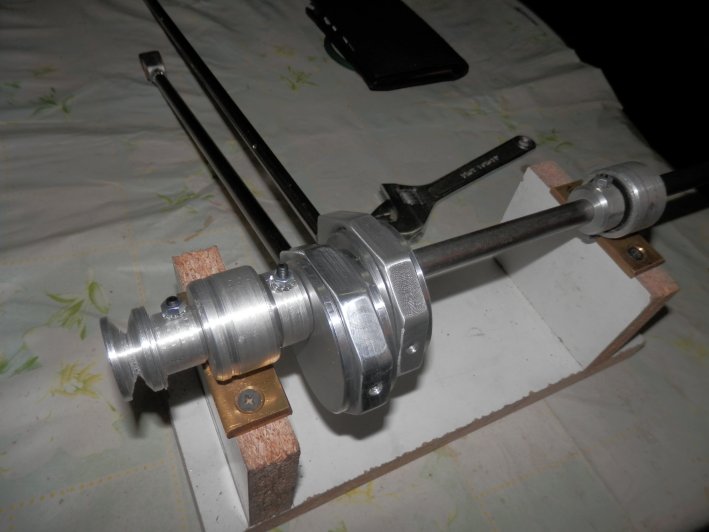

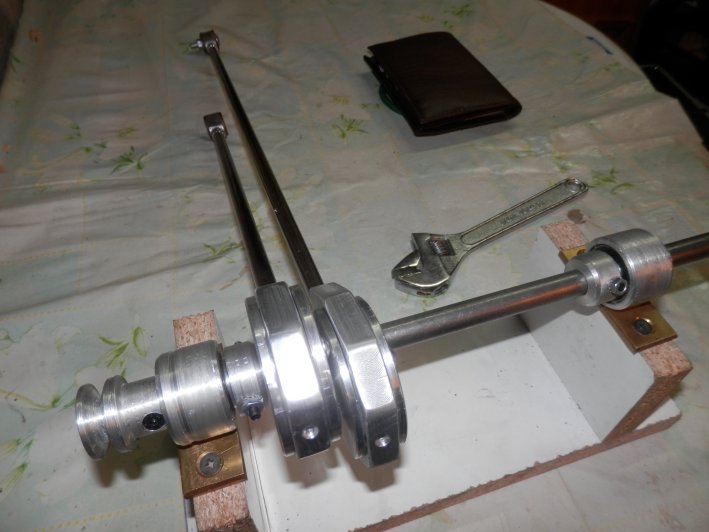

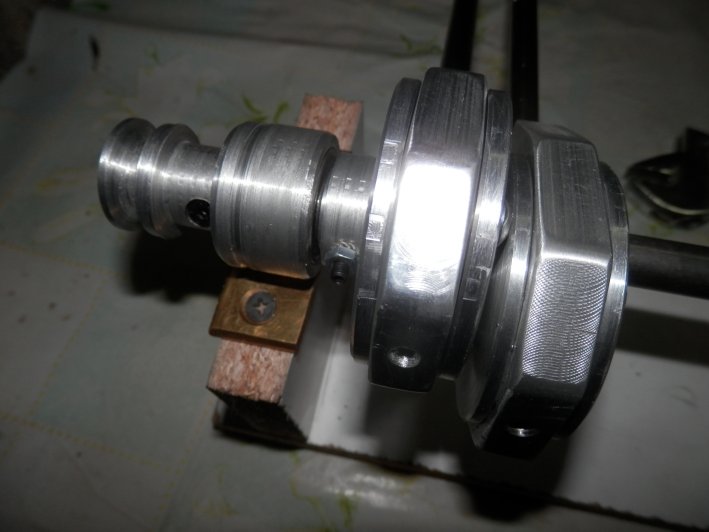

Quelques images du vilebrequin de mon nouvel orgue .







Bonne journée.
Revenir en haut
Publicité






MessagePosté le: Ven 9 Oct 2015, 10:01    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
loi32


Hors ligne

Inscrit le: 25 Nov 2013
Messages: 110
Localisation: bourgogne
Masculin

MessagePosté le: Ven 9 Oct 2015, 11:52    Sujet du message: vilebrequin de soufflerie Répondre en citant

bonjour Marc,
joli travail,

dois-je comprendre d'après les photos que les manetons sont d'un diamètre suffisant ( ce sont en fait des excentriques) pour que le petit axe soit traversant ?
as tu mis un palier bronze ou plastique sur le maneton ( je vois un trou de graissage il me semble ?

en tout cas c'est très propre

bonne journée

LOÏ32
Revenir en haut
Marc


Hors ligne

Inscrit le: 07 Juil 2013
Messages: 340
Localisation: Lorraine
Masculin

MessagePosté le: Ven 9 Oct 2015, 12:04    Sujet du message: vilebrequin de soufflerie Répondre en citant

Bonjour ,
L'axe est traversant et les excentriques ont un diamètre suffisant pour donner une course de 35 mm. Les excentriques sont réglables sur l'axe avec une vis de blocage pour bloquer l'excentrique à la position souhaitée. Ce n'est qu'un essai , et s'il s'avère concluant on pourra adapter pour modifier la course selon les besoins
Les paliers ainsi que tout le reste (sauf l'axe) sont en alu .
Bonne journée .
Revenir en haut
Freddy
Administrateur

Hors ligne

Inscrit le: 22 Fév 2009
Messages: 1 261
Localisation: WITTISHEIM (67)
Masculin

MessagePosté le: Ven 9 Oct 2015, 12:08    Sujet du message: vilebrequin de soufflerie Répondre en citant

Salut à tous

Ca, c'est du bon et beau boulot, de la haute technologie! Si l'orgue ne fonctionne pas, tu pourras toujours en faire un moteur pour la tondeuse Very Happy
############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Revenir en haut
Visiter le site web du posteur
loi32


Hors ligne

Inscrit le: 25 Nov 2013
Messages: 110
Localisation: bourgogne
Masculin

MessagePosté le: Ven 9 Oct 2015, 12:13    Sujet du message: vilebrequin de soufflerie Répondre en citant

OK merci

fais quand même attention car alu/alu ça peut gripper facilement, peux être aurais tu pu faire les pieds de bielle en delrin par exemple et là aucun risque de grippage ( j'ai mis ça comme paliers sur mon orgue) et c'est impec

mais pour un essai ça marchera

LOÏ32
Revenir en haut
GPTO


Hors ligne

Inscrit le: 24 Nov 2013
Messages: 100
Localisation: 77
Masculin

MessagePosté le: Ven 9 Oct 2015, 15:58    Sujet du message: vilebrequin de soufflerie Répondre en citant

Bonjour
Très beau travail et très soigné.
Par contre je pense que le bois est préférable pour faire les bielles et sans roulements .
Si le reste de ton orgue est aussi soigné se sera super.






Bonne journée
Joseph
############################
Ne pas transmettre son savoir c'est mourir avec ,cela ne profite à personne
Revenir en haut
Visiter le site web du posteur
Marc


Hors ligne

Inscrit le: 07 Juil 2013
Messages: 340
Localisation: Lorraine
Masculin

MessagePosté le: Ven 9 Oct 2015, 17:55    Sujet du message: vilebrequin de soufflerie Répondre en citant

Hello,
Le reste de mon orgue c'est ça :

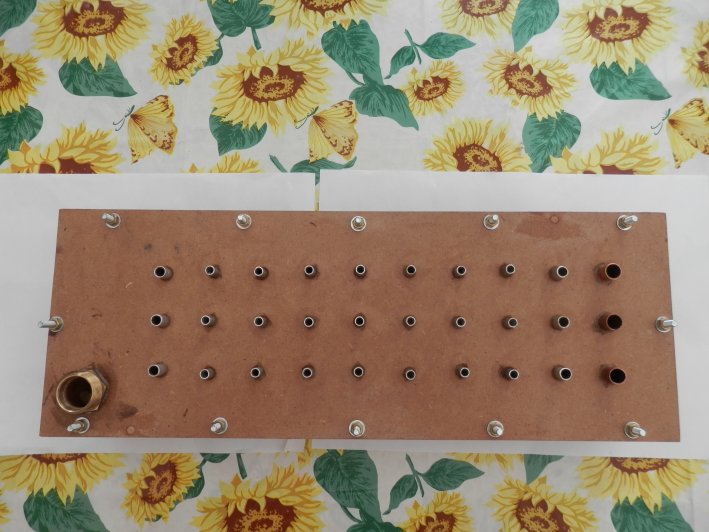

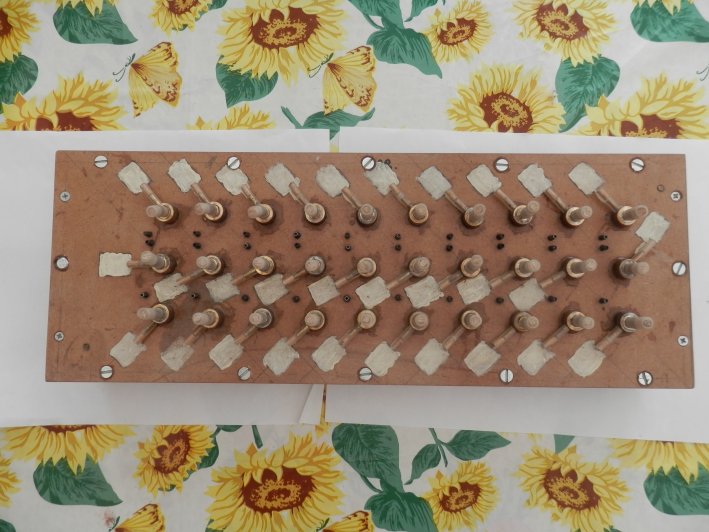

- Pour la boite à soupapes

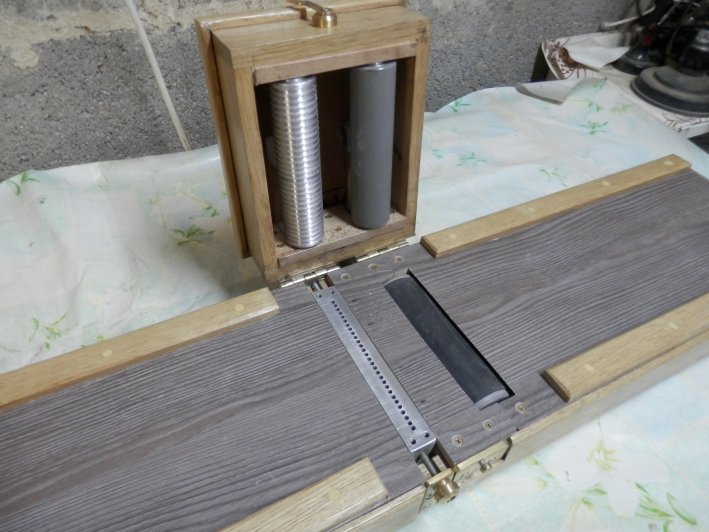

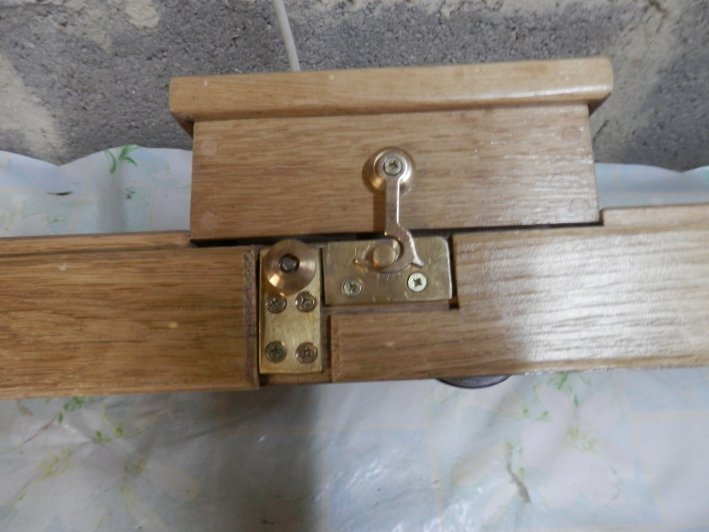

- Le chemin de défilement cartons + la flute de pan :





url=http://orguedebarbarie.vraiforum.com/image/110/a/6/0/p7110309-4d0700d.jpg.htm]
[/url]

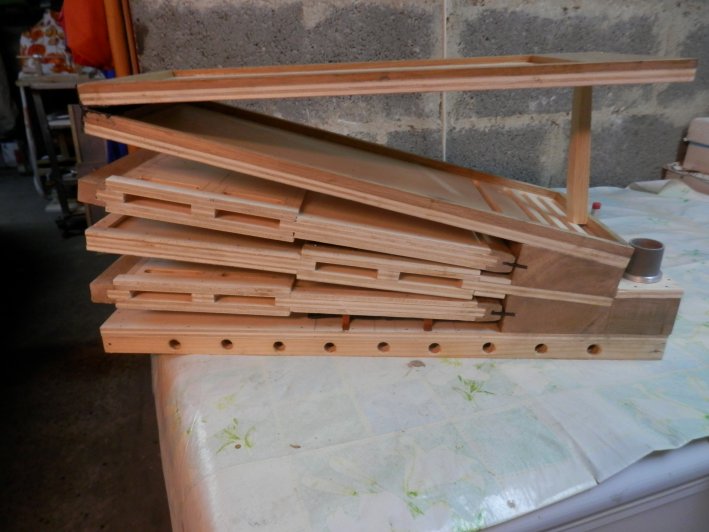

- La soufflerie:


Reste à construire le châssis , assembler toute la partie mécanique , puis après faut faire les bourdons .
Y'a encore du boulot .
Revenir en haut
GPTO


Hors ligne

Inscrit le: 24 Nov 2013
Messages: 100
Localisation: 77
Masculin

MessagePosté le: Ven 9 Oct 2015, 19:28    Sujet du message: vilebrequin de soufflerie Répondre en citant

Bonsoir
Merci pour les photos ,effectivement il reste encore à faire ,mais tu es sur la bonne voie !
Bonne soirée
Joseph
############################
Ne pas transmettre son savoir c'est mourir avec ,cela ne profite à personne
Revenir en haut
Visiter le site web du posteur
Marc


Hors ligne

Inscrit le: 07 Juil 2013
Messages: 340
Localisation: Lorraine
Masculin

MessagePosté le: Ven 9 Oct 2015, 19:48    Sujet du message: vilebrequin de soufflerie Répondre en citant

Bonsoir Joseph,
L'hiver sera long alors il faut de l'occupation Very Happy et surtout il n'y a rien qui presse . J'ai le N°1 qui fonctionne bien alors je prend tout mon temps pour faire le N° 2

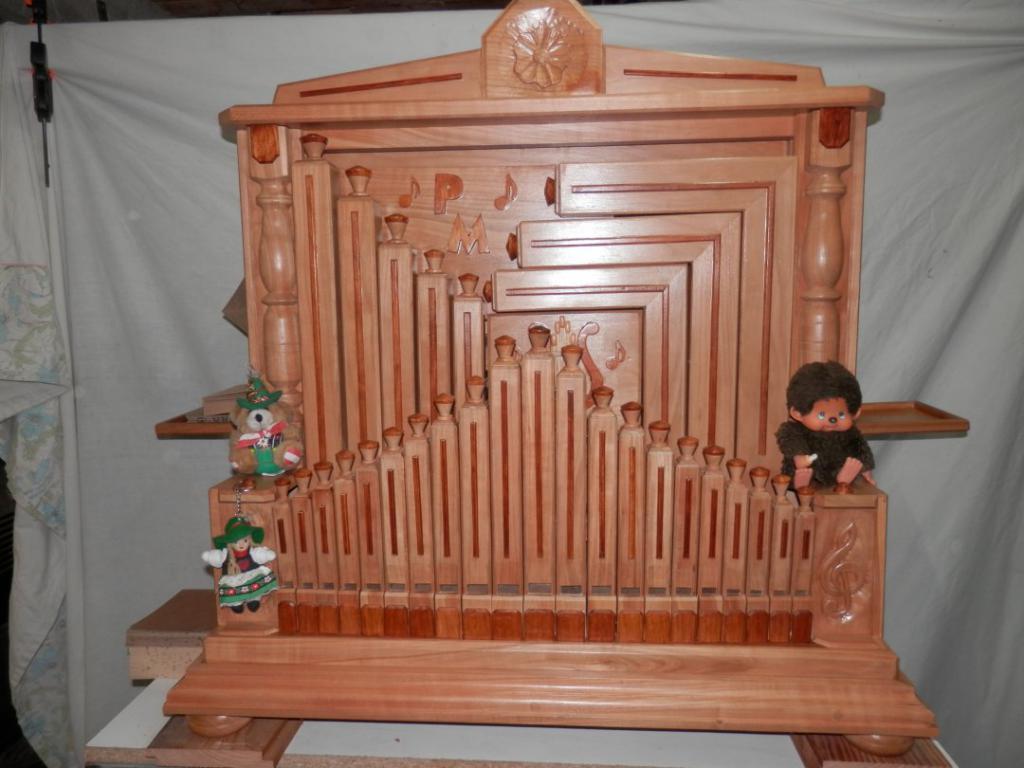

Le N°1

Revenir en haut
GPTO


Hors ligne

Inscrit le: 24 Nov 2013
Messages: 100
Localisation: 77
Masculin

MessagePosté le: Ven 9 Oct 2015, 21:02    Sujet du message: vilebrequin de soufflerie Répondre en citant

Bonsoir
Cela est normal il y a toujours un qui pousse l'autre !
Bonne soirée
Joseph
############################
Ne pas transmettre son savoir c'est mourir avec ,cela ne profite à personne
Revenir en haut
Visiter le site web du posteur
Marc


Hors ligne

Inscrit le: 07 Juil 2013
Messages: 340
Localisation: Lorraine
Masculin

MessagePosté le: Jeu 22 Oct 2015, 09:14    Sujet du message: vilebrequin de soufflerie Répondre en citant

Bonjour,

une p'tite vidéo . ça fonctionne pas mal , mais il y a encore quelques petits soucis.

https://youtu.be/ZkHz2vmf8Ck
Revenir en haut
loi32


Hors ligne

Inscrit le: 25 Nov 2013
Messages: 110
Localisation: bourgogne
Masculin

MessagePosté le: Jeu 22 Oct 2015, 09:51    Sujet du message: vilebrequin de soufflerie Répondre en citant

bonjour Marc

en regardant la vidéo on ne voit pas les quelques petits soucis dont tu parles,

juste une petite observation en regardant tes photos, au niveau des soufflets, j'ai l'impression qu'il n'y a pas beaucoup de place pour loger la peau et les éclisses au niveau des clapets d'entrée situés près de l'articulation du battant,
personnellement, j'ai mis en place la peau et les éclisses sur les soufflets puis j'ai mesuré le débattement possible que j'ai ensuite utilisé pour faire le vilebrequin (et c'était moins que ce que j'avais imaginé car il faut loger 2 épaisseurs de peau et deux épaisseurs d'éclisses),

sinon ça a l'air de pas mal fonctionner et en tout cas c'est très mécanique ce qui n'est pas pour me déplaire!

bonne journée

LOÏ32
Revenir en haut
Marc


Hors ligne

Inscrit le: 07 Juil 2013
Messages: 340
Localisation: Lorraine
Masculin

MessagePosté le: Jeu 22 Oct 2015, 13:36    Sujet du message: vilebrequin de soufflerie Répondre en citant

Bonjour loi 32,

On peut vraiment rien te cacher Very Happy
Effectivement tu as cerné les deux soucis:
- 1 pas assez de place au niveau des clapets de l'articulation
- 2 à vide le vilebrequin fonctionne très bien , mais dès qu'on le connecte à la soufflerie et qu'il est sous tension , il grippe très rapidement (alu sur alu)
les solutions envisagées:
- je suis en train de construire une nouvelle soufflerie où je vais augmenter cet espace de 2 cm"
- pour le vilebrequin on va le refaire en mettant une bague (bronze , laiton , téflon ??? ) si je dis "on " c'est que ce n'est pas moi qui a fabriqué la totalité du vilebrequin , c'est un ami à moi à qui j'ai transmis le virus Very Happy
on verra bien
Bon après midi
Revenir en haut
Pierre


Hors ligne

Inscrit le: 22 Jan 2010
Messages: 396
Localisation: Rennes
Masculin

MessagePosté le: Ven 23 Oct 2015, 08:49    Sujet du message: vilebrequin de soufflerie Répondre en citant

Salut Marc,
En tous cas c'est une idée qui mérite d'être creusée. Un vilebrequin aux débattements réglables et... qui ne serait pas trop difficile à construire, ce serait une réelle avancée !
PP
Revenir en haut
Marc


Hors ligne

Inscrit le: 07 Juil 2013
Messages: 340
Localisation: Lorraine
Masculin

MessagePosté le: Ven 23 Oct 2015, 09:06    Sujet du message: vilebrequin de soufflerie Répondre en citant

Bonjour ,

" et... qui ne serait pas trop difficile à construire "
Perso je ne sais pas si c'est difficile où pas . Quand j'ai vu le gars faire cela semblait facile mais....
Il faut déjà avoir les machines (entre autre : tour et fraiseuse) et surtout savoir s'en servir , ce qui n'est pas mon cas . J'ai un petit tour avec lequel je me débrouille , mais dans ce cas précis , cela relève du domaine du spécialiste . Je lui ai parlé de ces petits problèmes et on pense en refaire un autre en utilisant d'autres matériaux , mais d'abord il faut terminer la soufflerie pour pouvoir le mettre en charge et puis on veux aussi essayer différents lubrifiants et graisses.
Affaire à suivre.
Bonne journée.
