Système de maintien de pression constante dans la réserve


Post new topic   Reply to topic    Orgues de barbarie Forum Index -> Orgues de barbarie -> Les photos de vos instruments et réalisations
Previous topic :: Next topic
Author Message
Bernard BAUDOUIN


Offline

Joined: 21 Oct 2013
Posts: 25
Localisation: LUYNES
Masculin

PostPosted: Wed 23 Oct 2013, 00:36    Post subject: Système de maintien de pression constante dans la réserve Reply with quote

Pour fournir de l'air dans nos OdB, un soufflet actionné par la manivelle envoie de l'air dans une "réserve" elle-même constituée d'un soufflet , où la pression est maintenue par l'action d'un ressort qui appuie sur la partie mobile de cette réserve. Dans les orgues d'église, le principe est le même, à cela près que la pression dans la réserve est maintenue par l'action d'un poids (souvent une pierre).
 L'objet de ma réflexion porte sur cette différence: une pierre fournit une force constante (son poids) quelle que soit la position du soufflet de la réserve, alors qu'un ressort fournit une force qui dépend (quasi linéairement) de son élongation. Ce qui signifie qu'à chaque position du volet de la réserve correspond une pression différente.
Comment a-t-on contourné cet écueil dans nos OdB ? En fait, on a mis en place une soupape de décharge qui est conçue de telle manière que lorsque la réserve est "pleine", et risquerait d'éclater en position haute, la soupape s'ouvre et laisse passer l'air excédentaire fourni en continu par le soufflet d'alimentation. Le ressort fournit dans cette position une force bien définie et donc une pression bien définie également. Que faut-il pour que cette pression ne varie pas ? Il suffit de se maintenir dans cette position et donc que la soupape de décharge ne se ferme jamais, le débit d'air utilisé par les flûtes étant prélevé sur le débit de fuite de celle-ci. Il s'ensuit que le volume de la "réserve" n'est d'aucune importance, puisque on n'est jamais appelé à s'en servir.

C'est dommage, et ma recherche vise à tenter de compenser la perte de force du ressort lors de son raccourcissement, par une augmentation du bras de levier de son point d'application. L'intérêt (modeste) serait de passer les pointes de consommation sans surdimensionner les soufflets et donc d'économiser l'huile de coude. Le progrès est à mettre au crédit des fénéants et a commencé par l'invention de la brouette ...

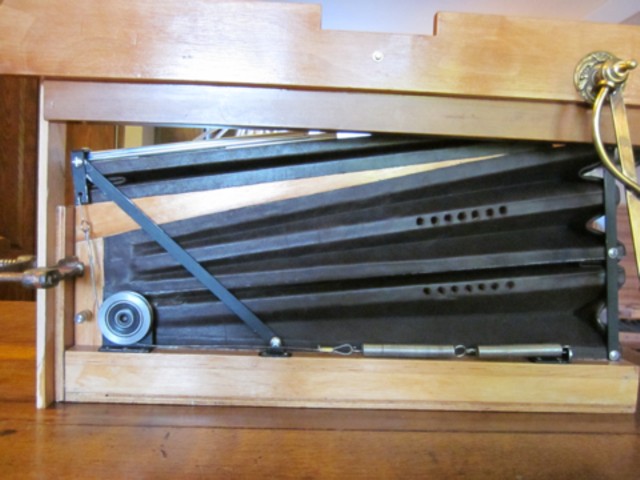

Deux glissières à billes sont fixées sur le volet mobile de la réserve; elles sont solidaires d'un bras articulé sur le socle, ce qui lorsque le volet s'abaisse, provoque le déplacement du point de tire des ressorts.




J'essaie de préparer un topo explicatif sur la force et la raideur des ressorts qu'il faudrait utiliser (ceux qu'on voit sont provisoires). Par ailleurs je découvre (sur le papier) que plus les éclisses sont larges, moins il faut de force pour équilibrer la pression, les éclisses du soufflet de la réserve (s'ils sont pliés vers l'intérieur) fournissant une partie de la force de fermeture en fonction du cosinus de l'angle qu'elles forment avec les volets du soufflet. Cela complète l'action de mon bras de levier, mais complique les calculs. Enfin les frottements et les hystérésis des plis du cuir me donnent des soucis.

A suivre.
Back to top
Publicité






PostPosted: Wed 23 Oct 2013, 00:36    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Pierre


Offline

Joined: 22 Jan 2010
Posts: 440
Localisation: Rennes
Masculin

PostPosted: Wed 23 Oct 2013, 09:05    Post subject: Système de maintien de pression constante dans la réserve Reply with quote

Hello Bernard,

Pour l'avoir vu, le système est très amusant à voir fonctionner, et maintient vraiment une pression constante un peu plus longtemps quand la réserve se dégonfle.
Donc... quand on s'arrête de tourner ça beugle pareil, mais ça beugle juste Mort de Rire Mort de Rire

Trêve de plaisanterie... Sur mes pages, il y a une photo du système d'un certain Georges qui arrivait à un résultat similaire en passant par un renvoi en excentrique : http://orgue-de-barbarie.pagesperso-orange.fr/georges.htm

Bonne journée,

PP
