PostPosted: Tue 16 Apr 2013, 09:39    Post subject: perforatrice Reply with quote




bonjour freddy
je te fais passer quelques photos de ma perfo equipée par un electro aimant et deux moteurs provenant d'une tireuse de plans
j'utilise perfo 27 comme logiciel de pierre Pénard qui m'a rendu pas mal de service merci pour sa gentillesse
actuellement je travaille avec le logiciel arranger ses cartons on avait pu échanger
j'avance doucement j'espere un jour te montrer le résultat
je recherche toute documentation et eventuellemet pour construire un limonaire
je participe bien sure aux frais copies ,envoi d'avance merci

j-l laffargue
############################
Bonjour
je suis heureux de participer à votre forum aprés quelques années de construction d'orgue mon plaisir de voir l'engouement de tous me ravi
Back to top
Publicité






PostPosted: Tue 16 Apr 2013, 09:39    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Wed 17 Apr 2013, 12:02    Post subject: perforatrice Reply with quote

Eh ben voilà encore une qui fonctionne !
Pour Pierre, oui, je l'ai pas mal sollicité aussi. Merci encore à lui.
J'ai hâte d'écouter quelques mélodies home made.

Je n'ai rien concernant les Limonaires mais tu vas certainement trouver.
############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
Claude


Offline

Joined: 10 Aug 2013
Posts: 74
Localisation: Saint Brévin les pins
Masculin

PostPosted: Mon 28 Oct 2013, 12:27    Post subject: perforatrice Reply with quote

 Bonjour,
J'ai pas mal d'informations  relatives  au LIMONAIRE 35T. J'en ai un en construction. Ce n'est pas une copie c'est assez perso. La base étant qd même sur une documentation fournie par Pierre Penard,(merci)   le reste, la  percussion c'est  une autre base.  etc  c'est un assemblage. Au niveau lecture c'est différent bien qu'elle reste mécanique au départ pour lire les cartons 35T Lmonaire
J'ai tenté autre chose avec la façon de transformer la lecture mécanique en pneumatique cela à l'air de tenir la route et me parrait plus simple à réaliser..
On peut discuter de tout cela, si tu le souhaite (ou d'autres  , ) car en quelques lignes c'est pas évident.
Cordialement
Claude
Back to top
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Mon 28 Oct 2013, 12:31    Post subject: perforatrice Reply with quote

Claude,

Sans forcément faire un article complet, sauf s'il y a de la demande, il serait toujours intéressant de voir quelques schémas, croquis... pour donner un aperçu de ce qu'avait fait Limonaire.
############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
Claude


Offline

Joined: 10 Aug 2013
Posts: 74
Localisation: Saint Brévin les pins
Masculin

PostPosted: Mon 28 Oct 2013, 14:24    Post subject: perforatrice Reply with quote

 Bonjour Freddy,
OK c'est noté et tu as raison, mais je ne voilais pas envahir .... J'ai des photos aussi de ce que j'ai réalisé. Pour le dossier transmis par PP c'est en A3 donc  il faudra réduire car mon scan est en a4.
Je vais tout de même de situer un peu ce 35t.

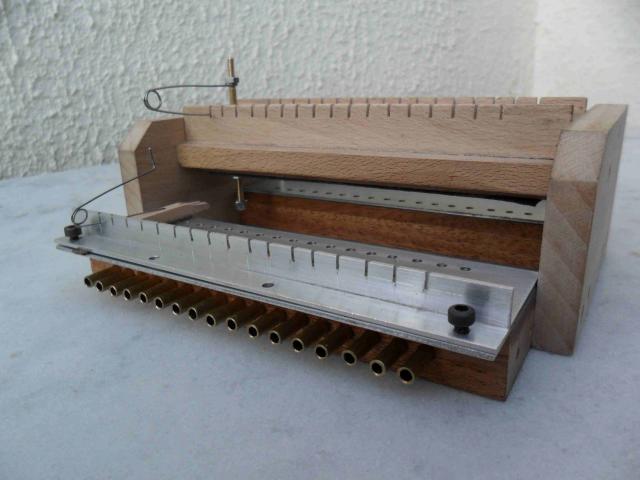

Lecture mécanique
 http://www.pauliphonic.be/fr-orgues-de-barbarie-mecanique.html

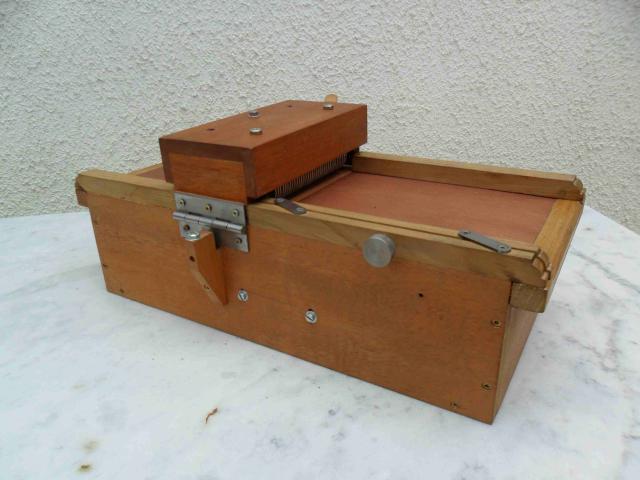

Pour ma part j'ai conservé les touches mais elles lévent un simple  clapet qui met en dépression une soupape VMC qui se trouve dans le sommier. Comme sur la flute de pan d'une lecture pneumatique. Pour moi c'est devenu:





Pour  le 35t  en fait c'est 34 car la 35 ème c'est la présence carton qui coupe l'alimentation en air dans la boite à touches. Chez moi, c'est pas fait comme ça.
Pour la répartition des touches et la gamme
http://www.sendspace.com/file/b2gwic soit :
6 Basses doublées à l'octave
6 accompagnements
19 Chants . càd 19 Violons et 19 Bourdons
Rem sur le conseil de C Fournier j'ai ajouté un régistre qui permet de jouer Flutes ou violons ou flutes et violons (avec freins harmoniques)
Pour les percussions les schémas sont là , mais pour du 52 pour ma part j'ai récupéré une batterie "enfant" donc il a fallu adapter.
7

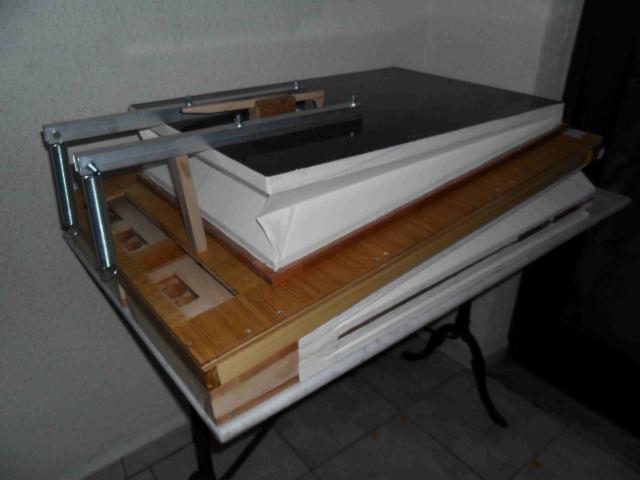

Pour la soufflerie 18 Cm de H2oO pour ce faire une idée 800x 550


Pour la suite c'est comme vous demanderez
Back to top
Claude


Offline

Joined: 10 Aug 2013
Posts: 74
Localisation: Saint Brévin les pins
Masculin

PostPosted: Tue 29 Oct 2013, 08:00    Post subject: perforatrice Reply with quote

 Re Bjr
Pour en revenir à ce dossier que j'ai reçu de PP :
REM : Pierre m'a dit l'avoir reçu lui aussi ce n'est donc pas lui qui a effectué  les croquis et relevés de cotes. Il n'a pas d'autres 'infos .
Ce dossier comprend des croquis cotés de:
-La répartition des pistes, gamme.:
-des rouleaux et touches
-en profil seulement de la boite à touches et poussoirs
-une touche:
-un poussoir
-du peigne (guidage des touches)
-rouleau cannelé
-tuyaux ; Bourbons  1er jeu de basses, 2ème  jeu basses, accompagnement, chant
              flutes ouvertes (violons) pour le chant aussi mais pas de freins harmoniques ???
-Soufflerie : battant, armature (partie fixe),  réserve
                aucune info s sur les clapets.
D'une autre source: (mais pour un Limonaire 52)
Croquis  et dimension percussion grosse caisse
Idem caisse claire.
Il me semble impossible de transmettre tout cela ici, comme signalé il y a pas mal de A3.
Donc si il a vraiment des intéressés je peux faire faire des copies et les envoyer par la poste (comme avait fait Pierre)
Bonne journée.
Claude
Back to top
Marc


Offline

Joined: 07 Jul 2013
Posts: 352
Localisation: Lorraine
Masculin

PostPosted: Wed 30 Oct 2013, 09:32    Post subject: perforatrice Reply with quote

Bonjour,
P'tite question par rapport à la perfo:
-si les moteurs proviennent d'une tireuse de plans , l'électro aimant viens de quelle type d'appareil , et fonctionne sous quelle tension?
bonne journée
Back to top
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Wed 30 Oct 2013, 09:43    Post subject: perforatrice Reply with quote

Salut Marc

En général les électro proviennent d'agrafeuses électriques et fonctionnent en 220 v
On pourrait très bien prendre un électro d'un démarreur de voiture, tondeuse... qui fonctionne en 12 v mais attention à l'ampérage élevé nécessaire.
Puis il y a la récup (déchetterie, copain qui bosse en usine...) dont on ne connaît pas forcément l'utilisation première mais qui fonctionne et c'est l'essentiel.
############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
garrick


Offline

Joined: 18 Nov 2012
Posts: 56
Localisation: lyon
Masculin

PostPosted: Tue 28 Jan 2014, 02:39    Post subject: perforatrice Reply with quote

Bonjour Claude,
Suis en train de rénover un 35 fournier, et je suis bien intéressé par ta soufflerie. quelle matiere as-tu utilisé?
celle que je restaure était dans une matiere tissée comme imbibée de graisse que je ne connais pas, et je n'arrive pas à joindre M. Fournier en ce moment pour lui poser la quetion.
.
Merci
############################
tourneur de la region lyonnaise,
passionné également par les maneges de chevaux de bois
Back to top
Visit poster’s website
François


Offline

Joined: 30 Oct 2009
Posts: 74
Localisation: Toulouse
Masculin

PostPosted: Sun 2 Dec 2018, 11:03    Post subject: perforatrice Reply with quote

Bonjour
Pierre le sait. Je suis en train d'aider un copain à finaliser un orgue qui se voulait à 90 touches. Devant l'absence totale de documentation, il est en train de de réduire ses ambitions.

Je tombe un peu par hasard sur ce post classé dans "perforatrice" et je vois que vous avez une documentation  poussée sur un 35touches avec une réflexion pour transformer une lecture mécanique en lecture pneumatique. Je serai trés trés intéressé par un copie du dossier. Je sais que cet échange de post est un peu ancien; mais est-ce possible ?


Claude wrote:
 Re Bjr
Pour en revenir à ce dossier que j'ai reçu de PP :
REM : Pierre m'a dit l'avoir reçu lui aussi ce n'est donc pas lui qui a effectué  les croquis et relevés de cotes. Il n'a pas d'autres 'infos .
Ce dossier comprend des croquis cotés de:
-La répartition des pistes, gamme.:
-des rouleaux et touches
-en profil seulement de la boite à touches et poussoirs
-une touche:
-un poussoir
-du peigne (guidage des touches)
-rouleau cannelé
-tuyaux ; Bourbons  1er jeu de basses, 2ème  jeu basses, accompagnement, chant
              flutes ouvertes (violons) pour le chant aussi mais pas de freins harmoniques ???
-Soufflerie : battant, armature (partie fixe),  réserve
                aucune info s sur les clapets.
D'une autre source: (mais pour un Limonaire 52)
Croquis  et dimension percussion grosse caisse
Idem caisse claire.
Il me semble impossible de transmettre tout cela ici, comme signalé il y a pas mal de A3.
Donc si il a vraiment des intéressés je peux faire faire des copies et les envoyer par la poste (comme avait fait Pierre)
Bonne journée.
Claude
Back to top
Visit poster’s website
Pierre


Offline

Joined: 22 Jan 2010
Posts: 440
Localisation: Rennes
Masculin

PostPosted: Mon 3 Dec 2018, 14:46    Post subject: perforatrice Reply with quote

Bonjour François,

En effet je possède un peu de doc sur les Limonaires dont j'ai déjà envoyé quelques copies, en particulier à Claude.
Je peux te l'envoyer directement (ce sera du papier hein), mais pas avant la semaine prochaine...

Bonne journée,

Pierre
Back to top
François


Offline

Joined: 30 Oct 2009
Posts: 74
Localisation: Toulouse
Masculin

PostPosted: Thu 6 Dec 2018, 08:10    Post subject: perforatrice Reply with quote

Merci Pierre. Pour le délais, pas de pb. C'est la trêve de Noël, un mois où  on tourne plus qu'on ne bricole...
