Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Tue 29 Nov 2016, 13:10    Post subject: Mon 529 Reply with quote

Salut Dom

Les anches proviennent d'un accordéon chromatique.
Pour les violons,  la construction est la même que pour n'importe quelles autres flûtes. C'est au niveau du frein que ça se corse mais rien n'est insurmontable.
############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
Publicité






PostPosted: Tue 29 Nov 2016, 13:10    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
jpm


Offline

Joined: 24 May 2009
Posts: 175
Localisation: Bourgogne
Masculin

PostPosted: Tue 29 Nov 2016, 14:43    Post subject: Mon 529 Reply with quote

Effectivement, très pratique le plafond, avec des serre-joints dont on a retourné la patte. Le tout en pression sur la table de la dégau.
Et pour les flûtes-violons, y a-t-il une pression (mini ou maxi) à respecter? J'ai souvent entendu dire 16 cm C.E., est-ce obligatoire? D'avance merci.
############################
Un tiers de théorie... Trois quarts de pratique!
Back to top
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Tue 29 Nov 2016, 18:38    Post subject: Mon 529 Reply with quote

Salut Jean - Pierre

On trouve des violons dans pas mal d'orgues avec des pressions très basses mais également très élevées (au dessus de 250)
Suffit juste d'adapter la lame d'air en conséquence.
############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Fri 7 Apr 2017, 16:22    Post subject: Mon 529 Reply with quote

Salut à tous

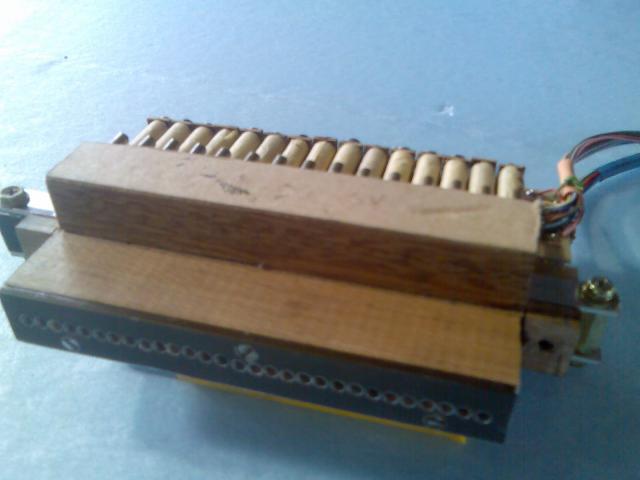

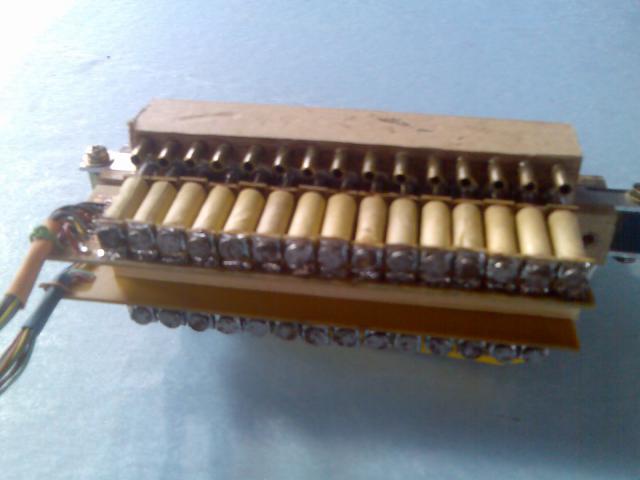

Après quelques mois de léthargie, j'ai enfin pu continuer et finir ma flûte de pan. Si elle ressemble à celle de JCA, ce n'est vraiment pas par hasard. Merci à lui!
Faut dire que je l'ai remise plusieurs fois sur le métier. Les 1ers ressorts en 4/10ème étaient trop costauds. J'en ai refait une série en 4/10ème mais inox (plus mous) et les électro avaient toujours du mal à faire leur boulot.
J'en ai donc refait une 3ème fournée en 2/10ème de chez Castor (mais sans la queue) et là, ça fonctionne enfin. J'ai soudé les 31 fils directement sur les pistes cuivrées.




############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
JCA


Offline

Joined: 10 Jan 2011
Posts: 350
Localisation: Vendée
Masculin

PostPosted: Mon 10 Apr 2017, 13:48    Post subject: Mon 529 Reply with quote

Bonjour,

belle FdP Freddy, à ce propos, n'aie pas peur de durcir la tirette. Nous rentrons de Sarlat où j'avais prêté mon orgue à un tourneur, un coup de "bedaine" malheureux a coupé la lecture cartons.   Embarassed
Back to top
Visit poster’s website ICQ
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Mon 10 Apr 2017, 14:34    Post subject: Mon 529 Reply with quote

Salut Jean Claude
Pas de bol pour ton orgue. Comme quoi, un orgue c'est comme une femme... faut pas prêter surtout aux gens qui ont un gros bidon Very Happy .
Pour la double tirette, elle est en alu de 1,8 mm d'épaisseur avec un jeu quasi nul.
############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
JCA


Offline

Joined: 10 Jan 2011
Posts: 350
Localisation: Vendée
Masculin

PostPosted: Mon 10 Apr 2017, 14:50    Post subject: Mon 529 Reply with quote

pas de pb pour l'orgue, simplement quand il a tourné la manivelle il ne s'est rien passé car la tirette avait remis la lecture en position "cartes", il a suffit d'inverser pour que tout reparte.
Back to top
Visit poster’s website ICQ
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Fri 21 Apr 2017, 11:51    Post subject: Mon 529 Reply with quote

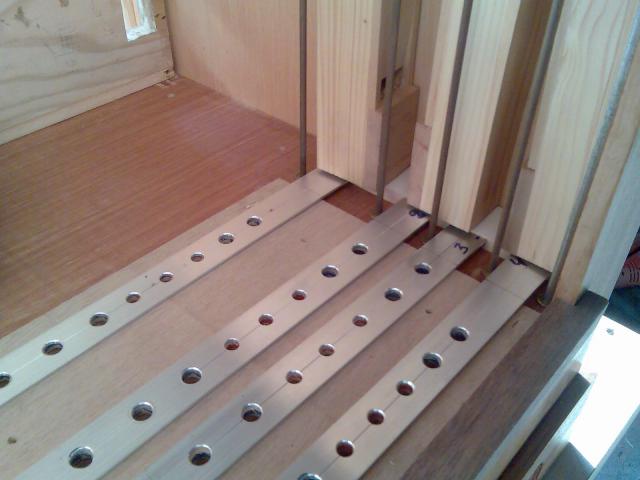

Mise en place des registres


############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
Pierre


Offline

Joined: 22 Jan 2010
Posts: 440
Localisation: Rennes
Masculin

PostPosted: Fri 21 Apr 2017, 13:17    Post subject: Mon 529 Reply with quote

Joli Freddy !

Et à priori si tout est bien lisse dessus/dessous ça ne fuira pas, ou en tous cas pas assez pour qu'on l'entende.

"Bien lisse" pour ma part, c'était enduit de plusieurs couches de bouche-pores (Fondur) et poncé au 240 pour finir. Ça fait 3 ans que l'orgue tourne et le maniement des registres est toujours aussi doux et sans fuites.

Bonne journée,

PP
Back to top
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Fri 21 Apr 2017, 13:47    Post subject: Mon 529 Reply with quote

Salut Pierre

Les tirettes sont en alu de 2 mm bien lisses et je vais ensuite passer une couche de paraffine pour augmenter la glisse. Le bouche porage est l'étape suivante. Je vais profiter du soleil pour faire les petites pièces servant à la commande des registres.
############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
jpm


Offline

Joined: 24 May 2009
Posts: 175
Localisation: Bourgogne
Masculin

PostPosted: Fri 21 Apr 2017, 14:08    Post subject: Mon 529 Reply with quote

Bonjour tout le monde,
La paraffine, c'est la tradition et ça va bien. Certains passent de la cire d'abeilles, et d'autres pulvérisent du "glisse-bois", prévu pour les tables de machines à bois. Pour ma part, j'utilise du talc qui présente l'avantage de combler les imperfections du bois qui restent même après un ponçage méticuleux. Chacun son truc, pourvu que ça marche.
Amicalement.
############################
Un tiers de théorie... Trois quarts de pratique!
Back to top
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Fri 21 Apr 2017, 15:29    Post subject: Mon 529 Reply with quote

Salut Jean - Pierre

Toutes les méthodes sont bonnes. En général, on prend ce qu'on a sous la main. Tout le monde a une bougie à la maison. Pour le silicone en bombe, je vois que je suis souvent obligé d'en mettre sur les tables des machines à bois. Je ne sais pas ce que ça peut donner au bout de quelques années. Autant rester dans ce qui fonctionne depuis des décennies. Pour le talc, on risque de retrouver ceci lors des premiers coups de manivelle: https://www.youtube.com/watch?v=h4u47gGn3Ho

############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
jpm


Offline

Joined: 24 May 2009
Posts: 175
Localisation: Bourgogne
Masculin

PostPosted: Fri 21 Apr 2017, 17:25    Post subject: Mon 529 Reply with quote

Oh ben là, alors! Ça pousse drôlement dans les basses...
A la prochaine.
############################
Un tiers de théorie... Trois quarts de pratique!
Back to top
Freddy
Administrateur

Offline

Joined: 22 Feb 2009
Posts: 1,308
Localisation: WITTISHEIM (67)
Masculin

PostPosted: Sat 29 Apr 2017, 16:17    Post subject: Mon 529 Reply with quote

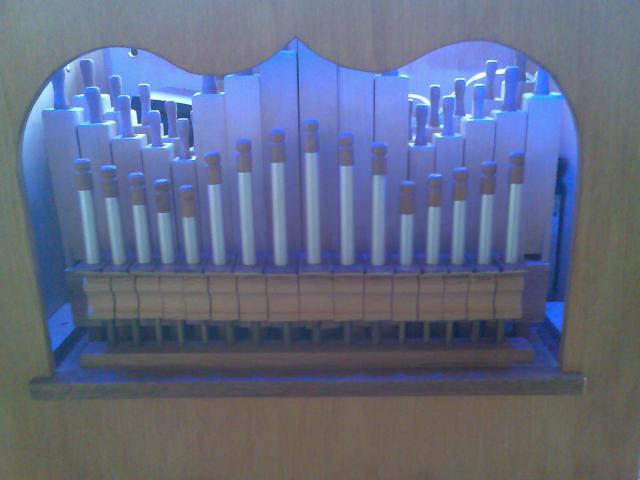

Voilà, les tirettes et commandes de registres sont finies.

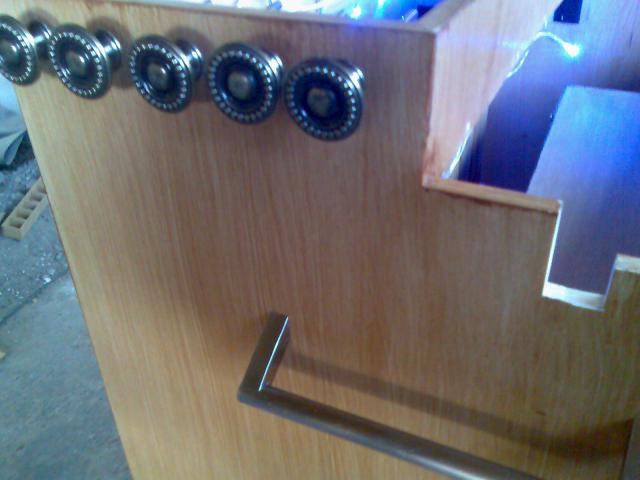

Une vue des boutons (où l'on voit également un bout de poignée)



Le chemin de cartons n'est pas encore en place et il manque les violons. Les piccolos ne sont pas emmanchés à fond vu que tout sera re démonté. Par contre, comme je fais pas mal de nocturnes et surtout les marchés de Noël, j'ai monté une guirlande de 20 leds bleues directement sur des baguettes en bois fixées à l'intérieur de la caisse. Le tout alimenté par une pile de 3,7 volts (18650) et commutable par un inter fixé sur le panneau de commande midi.


############################
Si tu ne sais pas, demande et si tu sais, fais en profiter les autres !
Back to top
Visit poster’s website
rene84


Offline

Joined: 11 Aug 2011
Posts: 120
Localisation: St Saturnin les Apt
Masculin

PostPosted: Sat 29 Apr 2017, 22:14    Post subject: Mon 529 Reply with quote

Super jolie les leds, bravo
