MessagePosté le: Sam 18 Juin 2016, 08:04    Sujet du message: CNC-PapyKyKa. Répondre en citant

Salut a tous.


Me présente 'PapyKy', ici et sur bon nombres de forum's.


Cela risque que d'autre long, alors l'on fera court.


Electro-Mécaniciens dans l’automobile durant plus de 20 ans,
Ajusteur mécanicien dans la sidérurgie quelques années,
Technicien de maintenance dans une PME d'imprimerie, (10 ans).


Cela suffira pour mes capacité, je pence, NON ?.


A part cela, bien sur l'entretient de mes véhicules,
Mon véhicule actuelle de service est un Grand Voyager de 1995,
Qui totalise plus de 565.xxx Km, groupe d'origine, moteur/boite.





Et maintenant en retraite, mon hobby est la création de CNC,
Mais cela, je crois l'on aura surement occasion d'en reparlé d'écrire sur ce sujet.





Mais pas seulement, le Bois & Fer, aussi et plein d'autres.





Mais cela serais-t-il suffisant comme présentation ??


Et si vous voulais en savoir plus, ma chaîne YouTube est là, au cas ou.


Merci a vous tous, de n'avoir lu, PapyKy.
############################
Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Sam 18 Juin 2016, 08:04    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
philippe cichon
Invité

Hors ligne




MessagePosté le: Sam 18 Juin 2016, 21:46    Sujet du message: CNC-PapyKyKa. Répondre en citant

Salut Papyky

et bienvenue!
La CNC ça tombe bien on en parle ici en ce moment...
Revenir en haut
PapyKy


Hors ligne

Inscrit le: 18 Juin 2016
Messages: 7
Localisation: Charleroi - Belgique.
Masculin

MessagePosté le: Sam 18 Juin 2016, 21:54    Sujet du message: CNC-PapyKyKa. Répondre en citant

Salut Phillippe.


En parlé, c'est un chose en crée une est bien mieux, mais beaucoup de refection avant,
pour savoir comment faire.


Ce matin, vite fait.





A plus pour d'autres aventure sur mon forum, PapyKy.

############################
Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.
Revenir en haut
Visiter le site web du posteur
GPTO


Hors ligne

Inscrit le: 24 Nov 2013
Messages: 92
Localisation: 77
Masculin

MessagePosté le: Dim 19 Juin 2016, 20:03    Sujet du message: CNC-PapyKyKa. Répondre en citant

PapyKy a écrit:
Salut Phillippe.


En parlé, c'est un chose en crée une est bien mieux, mais beaucoup de refection avant,
pour savoir comment faire.


Ce matin, vite fait.





A plus pour d'autres aventure sur mon forum, PapyKy.





Salut PapyKyKa
Déja je te souhaite la bienvenue .
Alors depuis notre rencontre chez Gerard tu devais pas re bobiner un moteur?as tu réussi et trouver le temps de le faire ,celui que j'avais fait tourne  par contre je n'ai pas grillé un autre moteur donc j'attend d'en grillé un pour remettre ça .
Je me suis lancé dans la CNC pour varier un peu les activitées ,.en fait pour moi faire la machine cela ne pose pas de problème le plus difficile est le paramétrage et le dessin 3 D ,mais bon ça va venir , pour le moment je termine cette machine .
A bientôt
Joseph
############################
Ne pas transmettre son savoir c'est mourir avec ,cela ne profite à personne
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 18 Juin 2016
Messages: 7
Localisation: Charleroi - Belgique.
Masculin

MessagePosté le: Dim 19 Juin 2016, 20:58    Sujet du message: CNC-PapyKyKa. Répondre en citant

Salut Joseph.


Oui j'ai démonter le stator et placé les isolants, mais trop d’affaire en court.
Et plus j'ai quelques bobine de cuivre verni, pas mesuré leurs section, mais comme cela n'a rien d'urgence.....




Il y a toujours autres chose a faire, tu doit surement dans le meme cas, NON ??


Quel grandeur ton montage de CNC ?? des photos ??.


C'est vrais que le paramétrage sont pas facile a faire, quel type de carte de commande ?
Et quel logiciel va tu utilisé, pour faire son fonctionnement ?

Et que compte-tu usiné, bois, aluminium je suppose, dans ce cas, le 2D est suffisant,
A moins de faire des volumes difforme, comme des personnages ou autres.


Voila mon dernier usinage hier, pour le bridage d'un moteur HF 400 Herts de 1.500 Watts sur VDF.








Usiné a partir de ce dessin 2D.





Bonne soirée a toi, et tout les autres, PapyKy.

############################
Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.
Revenir en haut
Visiter le site web du posteur
GPTO


Hors ligne

Inscrit le: 24 Nov 2013
Messages: 92
Localisation: 77
Masculin

MessagePosté le: Dim 19 Juin 2016, 22:23    Sujet du message: CNC-PapyKyKa. Répondre en citant

Bonsoir
Oui comme toi le temps passe et n'arrive pas à tout faire et pourtant avec la retraite je devrai avoir du temps ,et bien non!

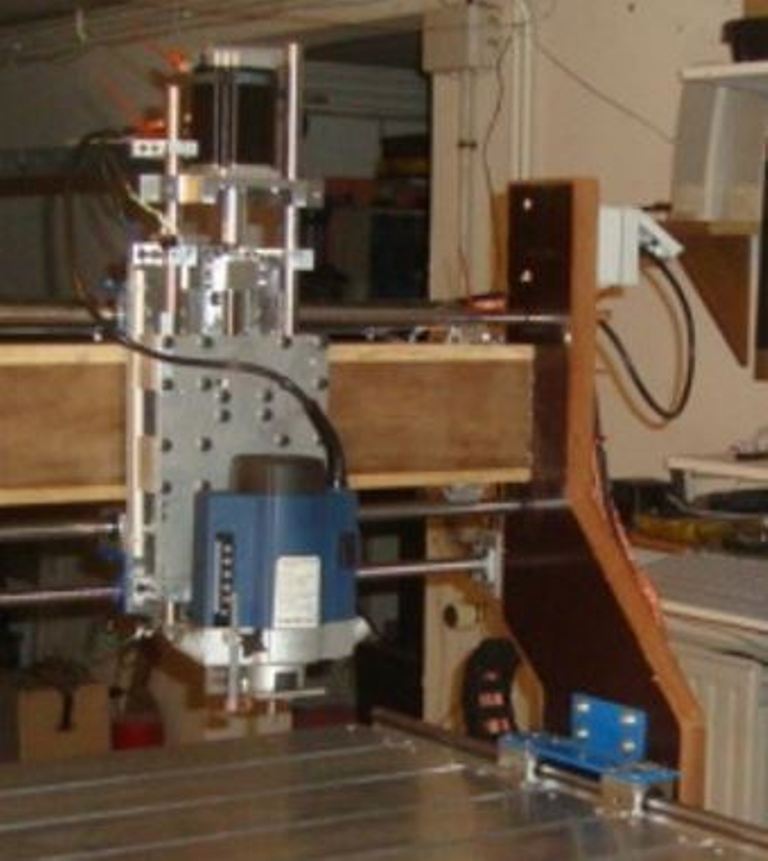

La machine fait 1 m mais 50 x 70 cm utilisable pour les 1er essais j'ai monter une défonceuse qui va jusqu'a 34 000 T/mn mais par la suite je monterai un moteur de broche 400 Hz
J'avais commencer a faire tourner sur la table avec Mach3 version demo et ensuite j'ai trouvé 50KHZ CNC 4 Axis donc j'utilise cela Mach3 est une véritable usine à gaz alors pour débuter j'utilise ce module chinois plus simple quoi que! la doc est dans un Anglais mais presque du Chinois donc je l'utilise un peu au pif ,les moteur des 5 Amp,les drivers  TB6600
voila pour le matériel ,la construction reste classique .
 Pour voir le 1er essai   http://www.dailymotion.com/video/x4gvteq_essai-cnc_tech A bientôt
Joseph







############################
Ne pas transmettre son savoir c'est mourir avec ,cela ne profite à personne
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 18 Juin 2016
Messages: 7
Localisation: Charleroi - Belgique.
Masculin

MessagePosté le: Lun 20 Juin 2016, 08:51    Sujet du message: CNC-PapyKyKa. Répondre en citant

Salut GPTO.


C'est du massif, tout en bois, et de ce fait, trop lent a mon gout,
Surtout avec les drivers, donc tu a mis la photo.





Quel type de PàP a tu monté, du Nema 23 ou 34 ??





Ce meme dessin réalisé sur du MDF sur "UneKa-CNC".


Et ici cela n'ai pas très fluide, car beaucoup de segment, car cela est un assemble de petite ligne d'un détourage.






Et pourquoi utilisé un affichage différé, car Mach3 est paramétrable pour utilisé un clavier.


Mais assez de HS car page de présentation, A plus surement, PapyKy.

############################
Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.
Revenir en haut
Visiter le site web du posteur
JCA


Hors ligne

Inscrit le: 10 Jan 2011
Messages: 323
Localisation: Vendée
Masculin

MessagePosté le: Lun 20 Juin 2016, 13:40    Sujet du message: CNC-PapyKyKa. Répondre en citant

Bonjour Papyky,

 pourquoi le fait que la structure soit en bois peut ralentir la machine. La puissance et vitesse des moteurs, je comprends, mais le châssis ?
Revenir en haut
Visiter le site web du posteur ICQ
PapyKy


Hors ligne

Inscrit le: 18 Juin 2016
Messages: 7
Localisation: Charleroi - Belgique.
Masculin

MessagePosté le: Lun 20 Juin 2016, 14:14    Sujet du message: CNC-PapyKyKa. Répondre en citant

Bonjours JCA.


Pour le chassis, cela doit être bien lourd, c'est sur,
mais le bois varie aussi beaucoup plus que l'acier ou aluminium,
Par sont hydrométrie, donc se déforme beaucoup plus.


La masse du portique est le poids a déplacé, et comme ce sont des mouvements rapide,
Parfois de centième de millimètre de va & vient, cela ce ressent sur la finition de l'usinage.


Donc plus vite les déplacements des axes sont rapide, plus cela doit être léger,
Et aussi le risque de perte de pas moteur, tout est relatif.


A plus, mais cela est mon avis, PapyKy.

############################
Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.
Revenir en haut
Visiter le site web du posteur
JCA


Hors ligne

Inscrit le: 10 Jan 2011
Messages: 323
Localisation: Vendée
Masculin

MessagePosté le: Lun 20 Juin 2016, 14:26    Sujet du message: CNC-PapyKyKa. Répondre en citant

merci pour la réponse.
Revenir en haut
Visiter le site web du posteur ICQ
Pierre


Hors ligne

Inscrit le: 22 Jan 2010
Messages: 391
Localisation: Rennes
Masculin

MessagePosté le: Mar 21 Juin 2016, 08:28    Sujet du message: CNC-PapyKyKa. Répondre en citant

Salut PapyKy,
Bienvenu dans le monde des manivelles à musique. On attend avec impatience ton premier odb fabriqué en CNC !  Smile

J'en profite d'avoir un spécialiste de la chose pour te poser une question qui me tarabuste depuis pas mal de temps...

Est-ce qu'il s'est construit, chez les amateurs tout au moins, des CNC autrement qu'avec des moteurs pas à pas ?
Ça peut paraître saugrenu comme question, mais il n'a échappé à personne que ces moteurs ont quasiment disparu depuis pas mal de temps déjà de pas mal d'applications qui nous sont familières à commencer par nos imprimantes.
Ils ont été remplacés par des moteurs "normaux" (à fort couple), couplés à des encodeurs de position optiques. Les avantages sont multiples : c'est très facile d'aller vite, plus de perte de pas par définition et... ça coûte moins cher.

Mais bon, c'est peut-être déjà fait depuis longtemps, ou il y a peut-être une raison qui m'échappe et qui rend la chose impossible.

Bonne journée à tous,

PP
Revenir en haut
PapyKy


Hors ligne

Inscrit le: 18 Juin 2016
Messages: 7
Localisation: Charleroi - Belgique.
Masculin

MessagePosté le: Mar 21 Juin 2016, 09:11    Sujet du message: CNC-PapyKyKa. Répondre en citant

Salut Pierre.

Non les pas à pas n'ont pas disparu, que du contraire, Mais avec un codeur intégré sur le moteur, Mais...
Oui un mais, le prix plus du double, et là, la perte de pas est paramétrable sur le soft du moteur par prise db15.



Ce type de moteur est paramétrable sur un MAX de perte de pas, et coupe et arrête ce nombre de pas dépassé.


Mais cela est utilisé quand deux moteur sont sur la commande du meme axe,
c'est pour cela que j'ai acheté des moteur pour mon montage de "Deuky-CNC"






Mais ici, ces moteur là ne sont pas encore monté, toujours des normaux de 4.2 Ah.
Comme beaucoup de masse a déplacé, perte de pas rapide dans l'axe 'Y',
Mais cette CNC n'est pas encore finie, reste le plateau a réalisé, car un lubrifiant sera projeté sur l'outils de coupe,
Donc un bac, doit être monté, je vient de trouvé le produit pour le réalisé, hier, du 'Treka'.

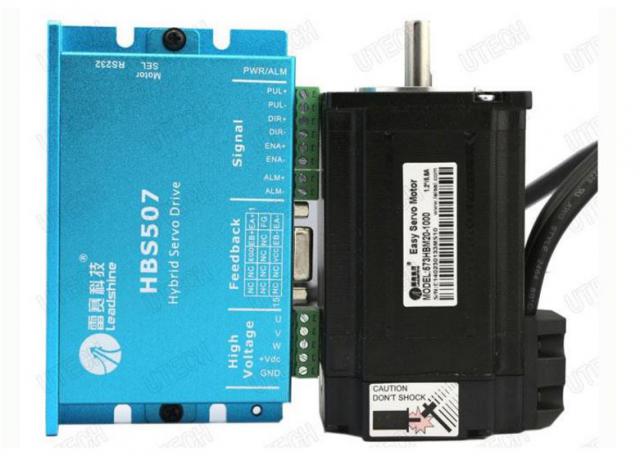

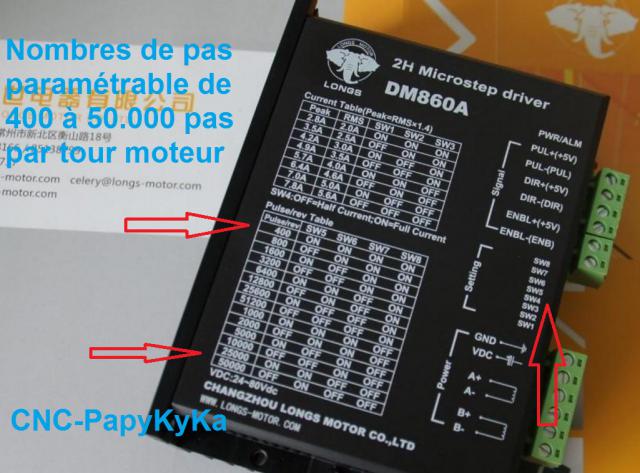

Une imprimante a codeur sur moteur 'Brushless' a ces limites, au nombre de trous dans le lecteur de codage justement.

Sur un drives normaux (sans codeur) le nombre de pas est augmenté par soft, justement.



Et cela est beaucoup plus simple a mettre en oeuvre, NON ??, juste paramétré dans le logiciel comme Mach3.
Pour le nombres de signale a envoyer au moteur Pas à Pas.

A tu la réponse a ton probleme de conscience ??, A plus, PapyKy.

############################
Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.
Revenir en haut
Visiter le site web du posteur
Pierre


Hors ligne

Inscrit le: 22 Jan 2010
Messages: 391
Localisation: Rennes
Masculin

MessagePosté le: Mar 21 Juin 2016, 12:31    Sujet du message: CNC-PapyKyKa. Répondre en citant

Oh c'est pas vraiment des problèmes de "conscience" hein  Mr. Green

Merci pour la  réponse.

PP
Revenir en haut
GPTO


Hors ligne

Inscrit le: 24 Nov 2013
Messages: 92
Localisation: 77
Masculin

MessagePosté le: Mar 21 Juin 2016, 22:48    Sujet du message: CNC-PapyKyKa. Répondre en citant

PapyKy a écrit:
Bonjours JCA.


Pour le chassis, cela doit être bien lourd, c'est sur,
mais le bois varie aussi beaucoup plus que l'acier ou aluminium,
Par sont hydrométrie, donc se déforme beaucoup plus.


La masse du portique est le poids a déplacé, et comme ce sont des mouvements rapide,
Parfois de centième de millimètre de va & vient, cela ce ressent sur la finition de l'usinage.


Donc plus vite les déplacements des axes sont rapide, plus cela doit être léger,
Et aussi le risque de perte de pas moteur, tout est relatif.


A plus, mais cela est mon avis, PapyKy.



Salut Papyky
Oui je reconnait que le bois n'est pas le mieux pour faire une cnc ,au départ j'avais l'intention de prendre des profilés alu mais voila pour la première et étant novice dans ce domaine j'ai préféré utilisé ce que j'avais pour la faire ,je pense que la 1er foi on avance dans l'inconnu ,celle que tu présentes n'est pas ta 1er CNC j'en avais vu une autre que tu avais fait en acier ,tu avais utilisé des roulements pour le guidage sur du tube carré , au départ voulais  faire cette méthode comme il y a quelques années sur la perfo mais j'ai abandonné vu le prix des roulements linéaires en Allemagne les 2 guides d'1 m et les 4 roulements linéaires 100€ ,même si je change la structure de la CNC tous les autres éléments reste utilisable ,il faut déjà avoir fait une 1er foi pour faire mieux après.
Je ne manquerai pas de te demander des conseil .
A bientôt .


Joseph
############################
Ne pas transmettre son savoir c'est mourir avec ,cela ne profite à personne
Revenir en haut
Visiter le site web du posteur
PapyKy


Hors ligne

Inscrit le: 18 Juin 2016
Messages: 7
Localisation: Charleroi - Belgique.
Masculin

MessagePosté le: Mar 21 Juin 2016, 23:41    Sujet du message: CNC-PapyKyKa. Répondre en citant

Bonsoir GPTO.


Et oui, c'est le cas de beaucoup de personne, on crois que cela est simple,
L'on vois trop grand, ou trop simple, pas solide, ou trop lourds.

Faire un assemblage de pieces achetée en kit, n'est déjà pas simple.
Car il y toujours une emmerde, qui vient au montage, Eh oui,
L'ont crois souvent qu'il s'agit de mettre des vis ensemble, point, et bien NON, c'est plus compliqué.

Et une fois la mécanique assemblée, il y a l'électronique qui ne vient pas arrangé les choses.
Une fois cela fini, il y a le paramétrage du logiciel de gestion de la bête, qui vient faire la dure tète.

Et encore, les vitesses de axes, sont trop lent, ou trop rapide, perte de pas des moteurs.

Je crois que tu le sais bien, que de crée de toutes pieces, c'est l'expérience qui fait l'homme.

Mais c'est pour cela que j'ai crée mon forum, pour distillé mon savoir pour les personnes qui vienne s'inscrire.

Il faut toujours ce remettre en question, car le savoir de l'homme est grand,
Et tout savoir est impossible, et a l'age de le retraite, l'ont apprend encore.

Mais si l'ont peut ce donné des info's, ce sera avec plaisir, pour moi.

Enfin je pence que tu m'a compris, A plus et bonne nuits, PapyKy.










############################
Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.
Revenir en haut
Visiter le site web du posteur
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 11:05    Sujet du message: CNC-PapyKyKa.

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Orgues de barbarie Index du Forum -> Orgues de barbarie -> C'est ici que l'on se présente (Obligatoire !) Toutes les heures sont au format GMT + 2 Heures
Page 1 sur 1


Sauter vers:

Index | Creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
