PostPosted: Thu 2 Jun 2016, 14:46    Post subject: nouveau venu Reply with quote

Bonjour à tous.

La retraite me laisse (un peu) de temps et je suis tombé sur le document de messieurs Germain et Guegen.
Après quelques recherches, je n'ai pas retenu toutes leurs solutions, mais il est certain que je ne me serais jamais lancé dans la fabrication d'un orgue de barbarie sans leurs descriptifs exceptionnels.
Je pense être plutôt bien équipé coté outillage (tour, fraiseuse, CNC, ...)
J'ai commencé depuis quelques mois. Les flutes sont terminées (mais pas accordées), la boite à soupapes et le sommier usinés. j'envisage une soufflerie motorisée.
Actuellement je rame sur les ressorts de soupapes entre les cordes à piano 0.4 trop faibles et les 0.5 trop rigides. J'attends du 0.45 mais ça commence à faire beaucoup.

Salutations
Back to top
Publicité






PostPosted: Thu 2 Jun 2016, 14:46    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
JCA


Offline

Joined: 10 Jan 2011
Posts: 350
Localisation: Vendée
Masculin

PostPosted: Thu 2 Jun 2016, 15:24    Post subject: nouveau venu Reply with quote

Bonjour Taberlo et bienvenue,

perso, et aussi je pense la plupart de ceux qui ont utilisé des soupapes Hopp, prenons du fil de 0.4 en corde à piano inox pour les ressorts. La précision de ce ressort n'est pas non plus hyper critique puisque c'est une aide pour accélérer le retour de la soupape en position fermée, certains disent même qu'il n'est pas indispensable (avec, on gagne quand même en vitesse de répétition).
Quelle puissance préconisent "les orgues quimpérois" ?
Back to top
Visit poster’s website ICQ
Pierre


Offline

Joined: 22 Jan 2010
Posts: 440
Localisation: Rennes
Masculin

PostPosted: Thu 2 Jun 2016, 18:07    Post subject: nouveau venu Reply with quote

Bienvenue Taberlo !

Comme le dit Jean-Claude du fil de 4/10 convient très bien. Que ce soit de l'inox ou du bronze phosphoreux comme j'emploie personnellement.
Le tarage qui marche bien c'est une force comprise entre 15 et 20 gf pour enfoncer complètement la membrane. De cette manière on fait des soupapes assez polyvalentes qui s’accommodent très bien de toutes sortes de charges comme on peut le constater sur nos orgues à registres.

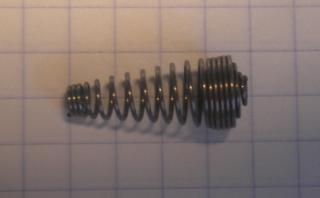

On peut faire (presque) ce que l'on veut grâce à ce ressort et c'est un système souvent utilisé dans les orgues de foire. Chez le fabricant belge Decap par exemple, le ressort est celui de la photo ci-dessous et fonctionne à un tarage de l'ordre de 50 gavec une membrane un peu plus grande que les nôtres.

Le fil est de la corde à piano de 4/10. Mais bon... l'obtention d'un tel profil est une autre histoire et il est important. Car dans la manière dont il est posé tout le profil en double cônes travaille.
J'en ai tout un paquet depuis quelques années déjà (merci à André). Un jour... il faudra que j'en fasse quelque chose ! Neutral

PP
Back to top
taberlo


Offline

Joined: 02 Jun 2016
Posts: 7
Localisation: ardèche
Masculin

PostPosted: Thu 2 Jun 2016, 18:49    Post subject: ressorts de soupapes Reply with quote

Merci pour cette entrée en matière fort prompte.
Les quimpérois préconisent 15 à 20g, soit 2 pièces de 0,20 € (et pas l'équivalent en francs).
La qualité de l'acier doit intervenir (inox de chez Filinox) parce que je me suis fait un jeu de poids percés pour vérifier la course du ressort (utilisation d'une vis de butée longue pour l'essai) et je ne rentre pas dans les clous. Je n'ai pas encore l'habitude du forum, il faudra que je pense aux photos.

Cordialement
Back to top
Pierre


Offline

Joined: 22 Jan 2010
Posts: 440
Localisation: Rennes
Masculin

PostPosted: Thu 2 Jun 2016, 20:07    Post subject: nouveau venu Reply with quote

Avec une photo de ce que tu as fait ce serait mieux en effet.

En attendant regarde si ton résultat correspond à ce que l'on voit dans la vidéo au bas de cette page :
http://orgue-de-barbarie.pagesperso-orange.fr/fab_ressorts.htm
Et là, le coup des 2 pièces de 2€ ça le fait.  Smile

Et puis pour discuter ce serait mieux d'ouvrir un sujet dans la rubrique Orgues. "Ressorts" par exemple....

PP
Back to top
taberlo


Offline

Joined: 02 Jun 2016
Posts: 7
Localisation: ardèche
Masculin

PostPosted: Fri 3 Jun 2016, 09:44    Post subject: nouveau venu Reply with quote

Bonjour

Encore un manque d'habitude du site.
Je connais ces descriptifs et j'ai réalisé un montage identique avec une vis de 20 (pas 2.5) et 2 engrenages égaux (ce qui trainait dans mes tiroirs).
Pour avoir une tension constante, j'ai mis un renvoi avec poulie sur le chariot et j'accroche des poids sur le fil.
Je vous tiendrai au courant de mes essais futurs.

Salutations
Back to top
taberlo


Offline

Joined: 02 Jun 2016
Posts: 7
Localisation: ardèche
Masculin

PostPosted: Sun 5 Jun 2016, 09:47    Post subject: nouveau venu Reply with quote

J'ai reçu ma corde en 0.45, ça a l'air de passer, mais il est difficile de respecter un faible diamètre.


Vérification de la course des ressorts sur une boite test :


Salutations
